FGHJ 5 Bộ mã hóa trục rỗng tăng dần với lớp cách nhiệt Huebner Giessen
Xuất sứ: Germany
Nhà cung cấp: FGHJ 5 Bộ mã hóa trục rỗng tăng dần với lớp cách nhiệt Huebner Giessen
Hãng sản xuất: Huebner Giessen
Ứng dụng sản phẩm: Công nghệ cảng và cầu trục, Encoder, Khai thác mỏ, Nhà máy thép và cán thép
0902937088

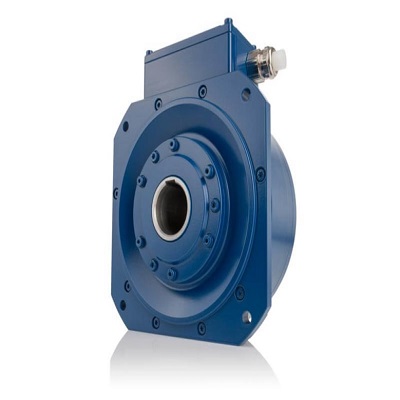

FGHJ 5 Bộ mã hóa trục rỗng tăng dần với lớp cách nhiệt Huebner Giessen
Huebner Giessen FGHJ 5 Incremental hollow shaft encoders with insulation - Bộ mã hóa trục rỗng tăng dần với lớp cách nhiệt
Mã đặt hàng: FGHJ 5
Nhà sản xuất: Huebner Giessen
Nhà phân phối: ANS Vietnam, Đại lý Huebner Giessen Vietnam
Bộ mã hóa trục rỗng có lớp cách nhiệt
Các bộ mã hóa trục rỗng tăng dần FGHJ 5 với lớp cách nhiệt thích hợp để sử dụng trên các động cơ được điều khiển bằng biến tần nơi mà dòng điện hướng trục là vấn đề lo ngại.
Đối với các ứng dụng trong các hoạt động khai thác, các bộ mã hóa trục rỗng có thể được lắp đặt giữa động cơ và quạt để tiết kiệm không gian. Công nghệ kết nối được cung cấp trong hộp thiết bị đầu cuối bên ngoài. Các bộ mã hóa cực kỳ chắc chắn có đường kính trục rỗng 40 mm và vỏ nhôm có gân, ổn định.
Đặc tính
- Trục rỗng với cụm ổ trục cách ly cho trục lên đến Ø 40 mm
- Mặt bích B14 làm cơ sở để gắn thêm 2 thiết bị
- Lên đến 2500 xung HTL / TTL
- Tùy chọn: Máy phát FOC, các tùy chọn tín hiệu khác
Catalog: https://www.huebner-giessen.com/fileadmin/media/catalogs/fgh5-6-8-14-catalog-de-en.pdf
Xem thêm các sản phẩm khác tại đây
Email: khang@ansgroup.asia
Thông số kỹ thuật
|
Đặc tính |
Giá trị |
|
Nguồn điện áp |
12-30 VDC (5 VDC tùy chọn) |
|
Biên độ tín hiệu |
HTL hoặc TTL |
|
Độ xung |
512,1000,1024 1200, 1800, 2000, 2048, 2500 |
|
Tín hiệu đầu ra |
0° track |
|
Tần số tối đa |
Trục rỗng: lên đến 1100 rpm / tối đa. 100 kHz |
|
Kết nối điện |
Hộp đầu cuối (dây cáp đồng hoặc kết nối FOC) Đầu nối plug-in (đầu nối tròn / đầu nối chất lượng công nghiệp) Cáp kết nối được cài đặt sẵn |
|
Kiểu cấu tạo |
Trục rỗng ((vòng bi cách ly) / lên đến Ø 40 mm với khóa then) |
|
Phạm vi nhiệt độ |
Từ -25 °C đến +85 °C |
|
Độ bảo vệ |
Lên đến IP66 |
|
Cân nặng |
Khoảng 7.5 kg |
|
Tùy chọn |
FOC: Tín hiệu mã hóa truyền qua cáp quang 90: Rãnh xung thứ hai như rãnh cơ bản, tuy nhiên, pha điện dịch chuyển 90 ° N / N2: Xung tham chiếu cố định về mặt cơ học (N), một xung sóng vuông trên mỗi vòng quay, với tín hiệu đảo ngược G: Tín hiệu đầu ra đảo ngược bổ sung cho rãnh cơ bản, rãnh 90 °, xung tham chiếu bao gồm chỉ báo LED 2F: Nhiều gấp đôi số xung theo dõi cơ bản bằng cách kết hợp các rãnh 0 ° và 90 ° B: Cảm biến hướng quay nhanh chóng ở mỗi cạnh của các rãnh 0 ° và 90 ° B2: Cảm biến hướng quay nhanh chóng ở mỗi cạnh của các rãnh 0 ° và 90 °; bổ sung thêm phát hiện các sự cố dừng V: Nhân đôi điện tử của rãnh cơ bản và xung theo dõi 90 ° thông qua nhiều lần đánh giá Công suất đầu ra L2: 150 mA cho rãnh cơ bản, rãnh 90 ° và các tín hiệu đảo ngược liên quan của chúng J: Đĩa xung được điều chỉnh quang học để giảm điều chế tần số quay |
|
Tùy chọn cơ học |
Mặt bích B14 cho các tệp đính kèm Khung mô-men xoắn (theo yêu cầu) |
|
Các tính năng và chứng chỉ đặc biệt |
|
