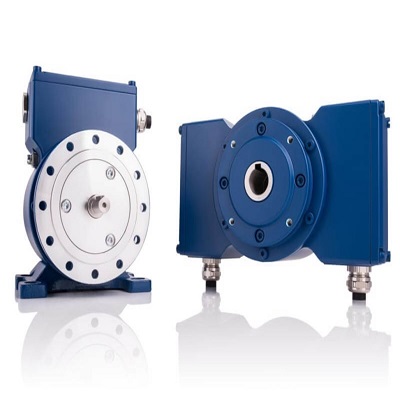

FG 40 / FGH(J) 40 Bộ mã hóa quay tăng dần Huebner Giessen
Xuất sứ: Germany
Nhà cung cấp: ANS Việt Nam
Hãng sản xuất: Huebner Giessen
Ứng dụng sản phẩm: Công nghệ cảng và cầu trục, Encoder, Khai thác mỏ, Nhà máy thép và cán thép
0902937088
FG 40 / FGH(J) 40 Bộ mã hóa quay tăng dần Huebner Giessen
Huebner Giessen FG 40 / FGH(J) 40 Incremental rotary encoders - Bộ mã hóa quay tăng dần cho ngành công nghiệp nặng
https://www.huebner-giessen.com/en/products/encoders/detail/incremental-rotary-encoders-heavy-duty/
Mã đặt hàng: FG 40 / FGH(J) 40
Nhà sản xuất: Huebner Giessen
Nhà phân phối: ANS Vietnam, Đại lý Huebner Giessen Vietnam
Bộ mã hóa vòng quay gia tăng FG 40 (trục đặc) / FGH (J) 40 (trục rỗng) có thể được triển khai trong nhiều ứng dụng khác nhau để đo tốc độ của truyền động tiêu chuẩn, phụ trợ và thứ cấp trong các ngành công nghiệp nặng như thép và nhà máy cán, trong các hoạt động khai thác cũng như trong các cảng và hệ thống cần trục.
Khi gắn với một khớp nối cách ly (trục đặc) hoặc với các ổ trục lai cách ly có sẵn tùy chọn (trục rỗng), các bộ mã hóa quay tăng dần sẽ bảo vệ hệ thống truyền động chống lại các dòng điện làm hỏng trục. Loại mã hóa này cung cấp chất lượng tín hiệu cao và nếu được yêu cầu, tốc độ xung cao để điều khiển phản hồi động trên toàn bộ dải tốc độ. Đặc biệt, kết cấu chân chắc chắn tạo điều kiện thuận lợi cho việc gắn các bộ mã hóa tiếp theo ở đầu trục thứ hai một cách đơn giản.
Đặc tính
- Trục rỗng lên đến Ø 25 mm, trục đặc lên đến Ø 14 mm (lắp mặt bích hoặc chân gắn)
- Thiết kế mạnh mẽ, có thể gắn bộ mã hóa khác
- Lên đến 1 triệu xung HTL / TTL, lên đến 2500 chu kỳ sin
- Tùy chọn: Đầu ra tín hiệu thứ hai, bộ phát FOC, bộ chuyển mạch quá tốc độ có thể lập trình, vòng bi lai (FGHJ 40), trục rỗng kích thước inch
Catalog: https://www.huebner-giessen.com/fileadmin/media/catalogs/fg40-40ex-41-inox-catalog-de-en.pdf
Xem thêm các sản phẩm khác tại đây
Email: khang@ansgroup.asia
Thông số kỹ thuật
|
Đặc tính |
Giá trị |
|
Nguồn điện áp |
12-30 VDC (5 VDC tùy chọn) |
|
Biên độ tín hiệu |
|
|
Độ xung |
Tốc độ xung tiêu chuẩn HTL / TTL: 500, 600, 1000, 1024, 1200, 1300, 2000, 2048, 2400, 2500
Tốc độ xung đặc biệt HTL / TTL: 4000, 4096, 4800, 5000, 8192, 10000, 12000, 16000, 16384, 20000, 25000, 40000, 50000 lên đến 1 triệu
Tốc độ xung chuẩn Sin / Cos: 500, 600, 1000, 1024, 1200, 1300, 2500 |
|
Tín hiệu đầu ra |
0 °, 90 °, N, trạng thái và tín hiệu đảo ngược |
|
Tần số tối đa |
Trục rắn: lên đến 6000 vòng / phút / 200 kHz Trục rỗng: lên đến 4000 vòng / phút / 200 kHz |
|
Kết nối điện |
Dải đầu cuối trong hộp đầu cuối Cáp cố định Đầu nối tròn 12 cực Burndy Đầu nối công nghiệp 15 cực Đầu nối FOC trong hộp đấu dây |
|
Loại cấu trúc/ trục Ø |
Trục đặc (B5, B35) / Ø 11 mm, Ø 14 mm với khóa rãnh then Thông qua trục rỗng / Ø 16 mm, Ø 19 mm, Ø 20 mm với rãnh then; Ø 16 mm, Ø 25 mm không có rãnh then với kẹp Blind hollow shaft / Ø 3/8 ", Ø 1/2", Ø 5/8 ", Ø 3/4", Ø 7/8 ", Ø 1" với vòng kẹp |
|
Phạm vi nhiệt độ |
0 ° C đến +70 ° C -25 ° C đến +85 ° C -40 ° C đến +85 ° C -5 ° C đến +100 ° C |
|
Độ bảo vệ |
Lên đến IP66 / IP67 |
|
Cân nặng |
Khoảng 3.5kg |
|
Tùy chọn |
Đầu ra gia tăng dự phòng S: Bộ chuyển mạch quá tốc độ điện tử với hai điểm chuyển mạch lập trình, độc lập lẫn nhau. FOC: Là một giải pháp thay thế cho việc truyền tín hiệu thông thường qua cáp đồng, nó cũng có thể truyền tín hiệu bộ mã hóa qua cáp quang. N: Xung tham chiếu cố định về mặt cơ học (N), một xung sóng vuông trên mỗi vòng quay, với tín hiệu đảo ngược. 2F: Nhiều gấp đôi số xung theo dõi cơ bản bằng cách kết hợp các rãnh 0 ° và 90 °. B: Cảm biến hướng quay nhanh chóng ở mỗi cạnh của rãnh 0 ° và 90 °. B2: Cảm biến hướng quay nhanh chóng ở mỗi cạnh của các rãnh 0 ° và 90 °; bổ sung thêm phát hiện các sự cố dừng. B3: Hướng quay phụ thuộc vào tín hiệu đầu ra. Tùy chọn này hỗ trợ thẻ bộ đếm với đầu vào xung UP / DOWN riêng biệt. Các tín hiệu rãnh cơ bản được phát ra ở đầu ra tùy chọn 1 khi xoay theo chiều kim đồng hồ và ở đầu ra tùy chọn 2 khi xoay ngược chiều kim đồng hồ. SH: 1 Vpp tín hiệu sin, cos, xung tham chiếu. Trạng thái như tín hiệu HTL; tất cả các tín hiệu mỗi tín hiệu đảo ngược tương ứng. ST: 1 Vpp tín hiệu sin, cos, xung tham chiếu. Trạng thái như tín hiệu TTL; tất cả các tín hiệu mỗi tín hiệu đảo ngược tương ứng. |
|
Tùy chọn cơ khí |
Đầu trục thứ hai với mặt bích B14 cho phụ kiện (chỉ dành cho loại kết cấu trục rắn) Chân bổ sung (chỉ dành cho loại kết cấu trục rắn) Ổ bi cô lập (chỉ dành cho loại kết cấu trục rỗng) MI: Môi trường mặn MS: Khu vực ẩm ướt trong nhà máy cán Thiết bị trục rỗng: Giá đỡ mô-men xoắn (theo yêu cầu) |
|
Đặc tính đặc biệt và chứng chỉ |
UL/CSA |
