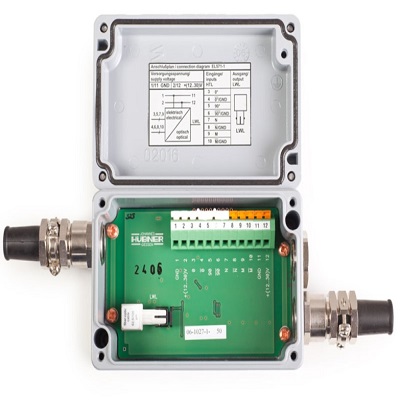

Hubner Giessen LWLS-T / LWLS-D(i) FOC transmitter / decoder set - Bộ phát / giải mã FOC

https://www.huebner-giessen.com/en/products/accessories/detail/foc-transmitter-decoder-set-htl-ttl-100khz/

Mã đặt hàng: LWLS-T, LWLS-D

Nhà sản xuất: Hubner Giessen

Nhà phân phối: ANS Vietnam, Hubner Giessen Vietnam, Nhà phân phối Hubner Giessen tại Vietnam

Bộ phát / giải mã FOC cho tín hiệu gia tăng

Bộ phát FOC và bộ giải mã giúp các tín hiệu gia tăng điện được truyền mà không bị nhiễu.

Chúng mã hóa và truyền tín hiệu từ cáp quang đến bộ giải mã trong bảng mạch, tại đây chúng có thể được sử dụng bởi bộ điều khiển hoặc các mô-đun khác trong bảng mạch.

Làm như vậy, tín hiệu đảm bảo tốc độ truyền dữ liệu cao ngay cả trên cáp dài. Cách ly điện đảm bảo mức độ tin cậy cao của đường truyền. Có thể chọn HTL và / hoặc TTL làm khối đầu vào. Tùy chọn giám sát đứt cáp FOC có sẵn để tăng độ tin cậy của hệ thống. Nhiều giải pháp mã hóa Hübner Giessen thích hợp với bộ phát FOC tích hợp.

Đặc tính Bộ phát / giải mã FOC cho tín hiệu gia tăng (HTL hoặc TTL)

Thay thế: Kết hợp mô-đun giải mã và bộ mã hóa với bộ phát tích hợp

Phạm vi truyền tín hiệu lên đến 1000 m giúp truyền tín hiệu không bị nhiễu; thời gian chuyển đổi tín hiệu 2 µs

Tùy chọn: Giám sát đứt FOC, khối đầu ra được cách ly bằng điện, vỏ nhôm đúc cho các ứng dụng ngoài trời (IP66)

Ưu điểm của truyền dẫn sợi quang

• Tần số truyền dữ liệu cao ở khoảng cách cáp dài

• Chứng minh EMC

• Chi phí cáp thấp thông qua việc truyền qua một sợi quang cáp duy nhất

• Độ tin cậy truyền cao

• Cách ly điện (bộ mã hóa - bộ giải mã)

• Bộ giải mã FOC với hai khối đầu ra

• Các khối đầu ra cách ly về điện (tùy chọn)

Các phiên bản của Transmitter- Bộ phát tín hiệu LWLS-T/ LWL-T

• LWLS-T-1-50/125  ID 18461
• LWLS-T-1-62,5/125  ID 18462
• LWLS-T-2-50/1251  ID 18463
• LWLS-T-2-62,5/125  ID 18464
• LWL-T-1-50/125  ID 17606
• LWL-T-1-62,5/125  ID 17607
• LWL-T-2-50/125  ID 17608
• LWL-T-2-62,5/125  ID 17609

Các phiên bản của Decoder – Bộ giải mã LWLS-D

• LWLS-D-1  PN 115-401D-H
• LWLS-D-2  PN 115-402D-HT
• LWLS-D-3  PN 115-403D-T

Các phiên bản của Decoder – Bộ giải mã LWLS-Di cách ly điện

• LWLS-Di-1  PN 115-404Di-H
• LWLS-Di-2  PN 115-405Di-ht
• LWLS-Di-3  pn 115-406Di-T

Bộ Máy phát/ giải mã tín hiệu được trang bị  Giám sát đứt cáp FOC Xử lý lỗi / Tùy chọn M

Loại tiêu chuẩn

Máy phát LWL được trang bị đầu vào lỗi.

Bộ giải mã LWL được trang bị một đầu ra lỗi.

Máy phát có khả năng truyền tín hiệu báo trước được chẩn đoán tín hiệu (Kiểm tra LED) từ bộ mã hóa tăng dần đến bộ giải mã.

2. Tùy chọn M - Giám sát đứt cáp FOC

Là một tùy chọn cho bộ phát và bộ giải mã có thể được trang bị giám sát đứt cáp FOC. Bộ giải mã sẽ phát hiện đứt cáp FOC hoặc cài đặt cáp  không chính xác.

Tín hiệu báo trước và sau đứt cáp quang sẽ được truyền đến một đầu ra (CHECK và CHECK đảo ngược).

Trong trường hợp xảy ra lỗi, đầu ra CHECK sẽ chuyển từ mức cao xuống mức thấp và đảo ngược lại nút CHECK.

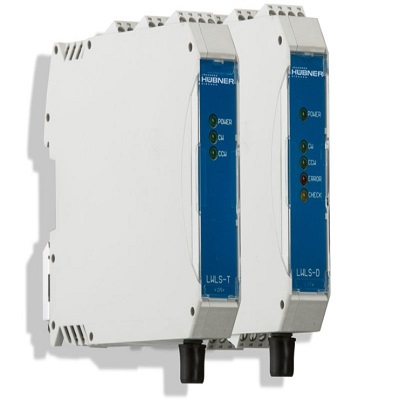

Đèn LED ở mặt trước hiển thị trạng thái hoạt động:

Ngoài ra, những lỗi này sẽ được hiển thị trên đèn LED.

Màu vàng cho biết tín hiệu cảnh báo sớm – trước khi đứt (LED Check), màu đỏ cho biết đứt cáp quang.

Các phiên bản của Transmitter - Bộ phát tín hiệu LWL (Tùy chọn M)

• LWLS—T-1-50/125  PN 114-401-H
• LWLS-T-1-62,5/125  PN 114-401-H
• LWLS-T-2-50/125  PN 114-403-T
• LWLS-T-2-62,5/125  PN 114-403-T

Các phiên bản của Decoder - Bộ giải mã LWL (Tùy chọn M)

LWLS-D-1-M  PN 115-401D0H

LWLS-D-2-M  PN 115-402D0HT

LWLS-D-3-M  PN 115-403D-T

Các phiên bản của Decoder - Bộ giải mã FOC cách ly điện (Tùy chọn M)

LWLS-Di-1-M  PN 115-404Di-H

LWLS-Di-2-M  PN 115-405Di-HT

LWLS-Di-3-M  PN 115-407Di-TT

Catalog: https://www.huebner-giessen.com/fileadmin/media/catalogs/lwls-t-d-catalog-de-en.pdf

Instruction: https://www.huebner-giessen.com/fileadmin/media/operating-and-assembly-instructions/lwls-t-d-user-manual-de-en.pdf
