FG 41 SIL 3 Bộ mã hóa quang học gia tăng Hubner Giessen
Xuất sứ: Germany
Nhà cung cấp: ANS Vietnam
Hãng sản xuất: Huebner Giessen
Ứng dụng sản phẩm: Công nghệ cảng và cầu trục, Encoder, Khai thác mỏ, Nhà máy thép và cán thép
0902937088
Đại lý Huebner Giessen Vietnam, FG 41 SIL 3 Bộ mã hóa quang học gia tăng Huebner Giessen Vietnam, FG 41 SIL 3 Bộ mã hóa quang học gia tăng Huebner Giessen, FG 41 SIL 3 Bộ mã hóa quang học gia tăng Huebner, FG 41 SIL 3 Bộ mã hóa quang học gia tăng, FG 41 SIL 3 Huebner Giessen Vietnam, Bộ mã hóa quang học gia tăng Huebner Giessen Vietnam, Bộ mã hóa quang học gia tăng Huebner Giessen, Bộ mã hóa quang học gia tăng Huebner

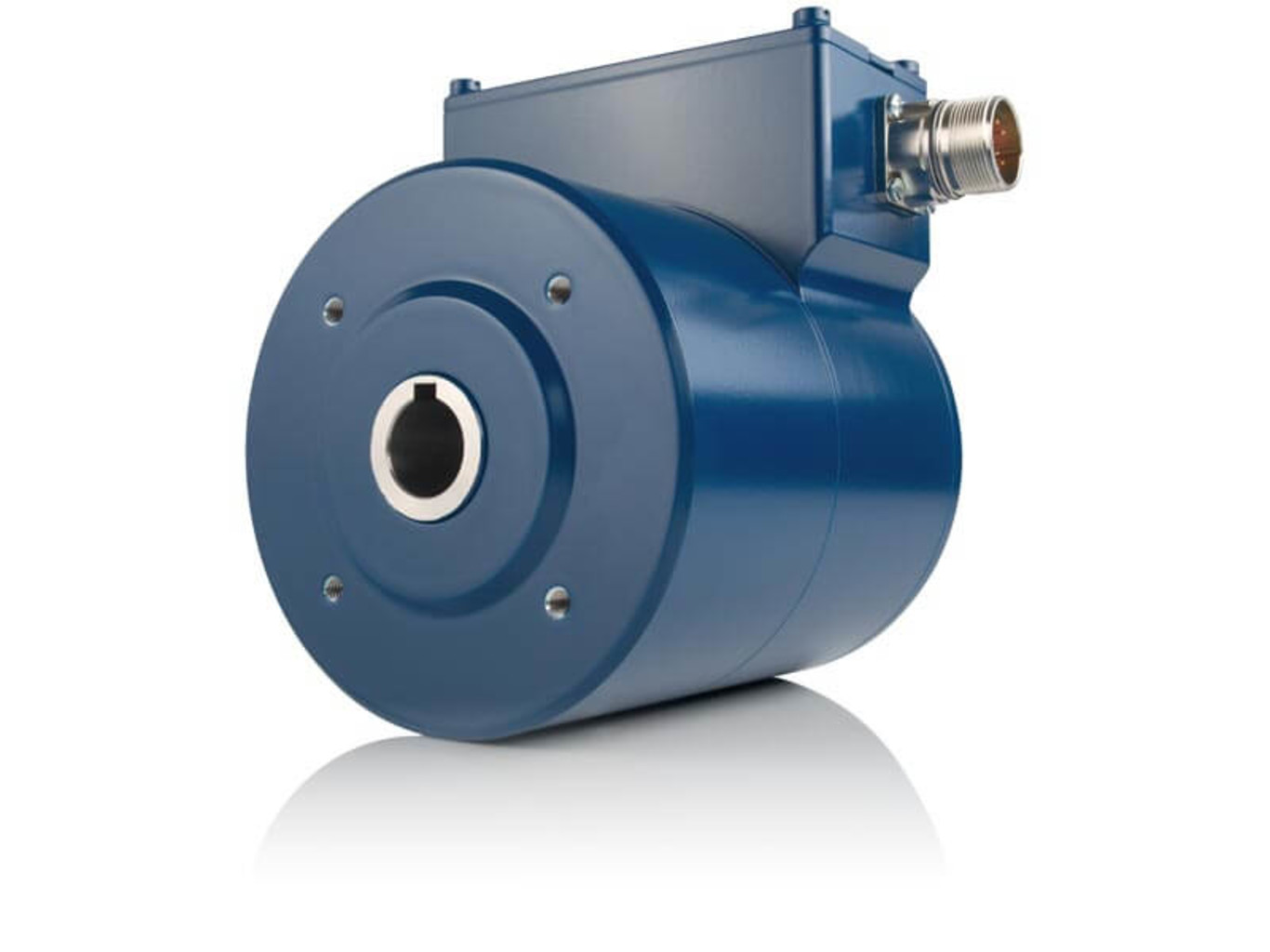

FG 41 SIL 3 Hubner Giessen Incremental optical encoders - Bộ mã hóa quang học gia tăng (SIL 3, PL e)
Đặc tính:
- Trục rỗng lên đến Ø 20 mm, trục đặc lên đến Ø 14 mm (lắp mặt bích hoặc chân)
- Được chứng nhận cho các ứng dụng an toàn lên đến SIL 3 / PL e
- Chất lượng tín hiệu cao, HTL, TTL, sin / cos, lên đến 4096 xung
- Tùy chọn: phụ kiện trục đặc hoặc rỗng được chứng nhận an toàn
Công dụng Bộ mã hóa quang học gia tăng với chứng nhận an toàn
Bộ mã hóa quang học gia tăng cực kỳ chắc chắn FG 41 (trục đặc) / FGH 41 (trục rỗng) được thiết kế đặc biệt cho các ứng dụng an toàn trong ngành công nghiệp nặng. Dòng bộ mã hóa được chứng nhận SIL cung cấp mức độ an toàn cao lên đến SIL 2 / PL d (định hướng theo vị trí) và SIL 3 / PL e (định hướng tốc độ). Các bộ mã hóa quang học gia tăng có khả năng chống chịu tải sốc và rung động cao, với mức độ bảo vệ lên đến IP67. Bộ mã hóa cung cấp chất lượng tín hiệu cao (HTL, TTL, Sin / Cos) lên đến 4096 xung để đảm bảo kết quả đo chính xác ngay cả trong các điều kiện hoạt động đặc biệt khắc nghiệt như ở các khu vực ẩm ướt trong nhà máy cán hoặc không khí biển.
https://industry-equip.ansvietnam.com/hubner-giessen-vietnam/
|
Thuộc tính |
Giá trị |
|
Nguồn điện áp |
12-30 VDC |
|
Biên độ tín hiệu |
HTL hoặc TTL Sin/Cos |
|
Nhịp xung |
1024, 2048, 4096 |
|
Tín hiệu đầu ra |
0 °, 90 ° và tín hiệu đảo ngược, Xung tham chiếu (N) không có SIL / PL, với tín hiệu đảo ngược |
|
Tần số tối đa |
Trục rắn: lên đến 4000 vòng / phút / HTL và TTL: 100 kHz; Sin / Cos: 500 kHz Trục rỗng: lên đến 3000 vòng / phút / HTL và TTL: 100 kHz; Sin / Cos 500 kHz |
|
Kết nối điện |
Dải đầu cuối trong hộp thiết bị đầu cuối Cáp cố định Đầu nối tròn 12 cực M23 |
|
Kiểu cấu tạo/ trục Ø |
Trục rắn (B5 / B35): Ø 11 mm hoặc Ø 14 mm Trục rỗng: Ø 20 mm với rãnh then (đối với trục có chiều dài tối đa: 48 mm) |
|
Phạm vi nhiệt độ |
-40 ° C đến +85 ° C |
|
Độ bảo vệ |
lên đến IP66 / IP67 |
|
Cân nặng |
Khoảng 3Kg |
|
Tùy chọn thiết bị |
|
|
Tùy chọn cơ học |
Chân bổ sung (trục rắn, chỉ dành cho loại kết cấu B35) |
|
Các tính năng và chứng chỉ đặc biệt |
Đối với các chức năng an toàn định hướng tốc độ SLS, SSR, SSM, SLA, SAR: SIL 3 (DIN EN 61508); PL e / loại 3 (DIN EN ISO 13849) Đối với các chức năng an toàn định hướng theo vị trí SDI, SS1, SS2, SOS, SLP, SLI, SCA: SIL 2 (DIN EN 61508); PL d / loại 3 (DIN EN ISO 13849) Thích hợp cho các khu vực ẩm ướt trong nhà máy cán Không thấm nước mặn |
