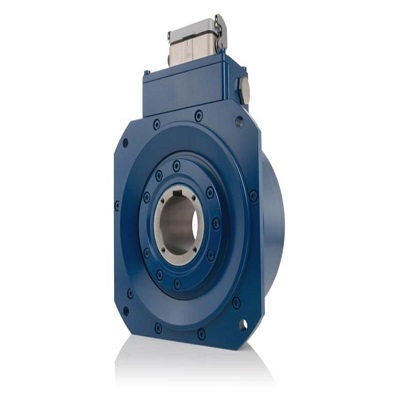

FGH 6 Bộ mã hóa quay quang học với trục rỗng 50mm Huebner Giessen

Huebner Giessen FGH 6 Optical rotary encoders with hollow shaft up to 50 mm - Bộ mã hóa quay quang học với trục rỗng lên đến 50 mm

https://www.huebner-giessen.com/en/products/encoders/detail/optical-rotary-encoders-hollow-shaft-50mm/

Mã đặt hàng: FGH 6

Nhà sản xuất: Huebner Giessen

Nhà phân phối: ANS Vietnam, Đại lý Huebner Giessen Vietnam

FGH 8 Optical rotary encoders Huebner Giessen, Huebner Giessen Viet Nam, FGH 8 Optical rotary encoders, Optical rotary encoders Huebner Giessen, FGH 8 Huebner Giessen

Đặc tính
Trục rỗng lên đến Ø 50 mm
Mặt bích B14 làm cơ sở để gắn thêm 2 thiết bị
Lên đến 5000 xung HTL / TTL
Tùy chọn: Đầu ra tín hiệu thứ hai, bộ phát FOC, công tắc quá tốc độ, các tùy chọn tín hiệu khác, tay áo cách ly

Bộ mã hóa quay quang cho ổ đĩa chính

Các bộ mã hóa quay quang học gia tăng FGH 6 cho trục rỗng liên tục lên đến Ø 50 mm chủ yếu được gắn trên đầu trục không sử dụng bằng mặt bích bộ chuyển đổi cách ly hoặc trực tiếp lên trục. Nhờ thiết kế phẳng, các bộ mã hóa quay quang học rất thích hợp để gắn các cảm biến xa hơn như công tắc tốc độ, bộ mã hóa tuyệt đối hoặc kết hợp các bộ này. Hơn nữa, cũng có tùy chọn cấu hình dự phòng với hai hệ thống quét bằng nhau và thiết bị điện tử đánh giá. Điều đó làm tăng độ an toàn hoặc tạo điều kiện cung cấp các tín hiệu riêng biệt cho bộ điều khiển động cơ và bộ điều khiển cấp cao hơn.

Thông số kỹ thuật

Thuộc tính	Giá trị
Nguồn điện	12-30 VDC (5 VDC tùy chọn)
Biên độ tín hiệu	HTL hoặc TTL
Nhịp xung	512, 1000, 1024, 1200, 1800, 2000, 2048, 2500, 5000
Tín hiệu đầu ra	0° track
Tần số tối đa	Trục rỗng: lên đến 4000 rpm (lên đến 1100 rpm với IP66) / tối đa 100 kHz
Kết nối điện	Hộp đầu cuối (cáp đồng hoặc kết nối FOC) Đầu nối plug-in (kết nối tròn / đầu nối chuẩn chất lượng ngành công nghiệp) Cáp kết nối được cài đặt sẵn
Kiểu cấu tạo /trục Ø	Trục rỗng / lên đến Ø 50 mm với khóa rãnh then
Phạm vi nhiệt độ	-25 °C đến +85 °C
Độ bảo vệ	Lên đến IP66
Cân nặng	Khoảng 6 kg
Tùy chọn	Phiên bản dự phòng (KK) với hộp thiết bị đầu cuối thứ hai S: Công tắc điện tử quá tốc độ với hai điểm chuyển đổi lập trình, độc lập lẫn nhau FOC: Tín hiệu mã hóa truyền qua cáp quang 50/125 μm hoặc 62,5 / 125 μm 90: Rãnh xung thứ hai như rãnh cơ bản, tuy nhiên, pha điện dịch chuyển 90 ° N / N2: Xung tham chiếu cố định về mặt cơ học (N), một xung sóng vuông trên mỗi vòng quay, với tín hiệu đảo ngược G: Tín hiệu đầu ra đảo ngược bổ sung cho rãnh cơ bản, rãnh 90 °, xung tham chiếu bao gồm chỉ báo LED 2F: Nhiều gấp đôi số xung theo dõi cơ bản bằng cách kết hợp các rãnh 0 ° và 90 ° B: Cảm biến hướng quay nhanh chóng ở mỗi cạnh của các rãnh 0 ° và 90 ° B2: Cảm biến hướng quay nhanh chóng ở mỗi cạnh của các rãnh 0 ° và 90 °; bổ sung phát hiện sự cố dừng V: Nhân đôi điện tử của rãnh cơ bản và xung theo dõi 90 ° thông qua nhiều lần đánh giá Công suất đầu ra L2: 150 mA cho rãnh cơ bản ,rãnh 90 ° và các tín hiệu đảo ngược liên quan của chúng J: Đĩa xung được điều chỉnh quang học để giảm điều chế tần số quay
Tùy chọn cơ khí	Mặt bích B14 Khung mô-men xoắn (theo yêu cầu)
Các tính năng và chứng chỉ đặc biệt
